上海栀浦自动化设备有限公司提供平面口罩全自动生产线，想要了解更清楚的详情请直接联系！
一、该项目简介
产 品：平面耳带式医用口罩
产 量：100Pcs/Min
机器尺寸：长 6800 mm X 宽 3800 mm X 高 2000 mm
使用环境要求：温度 10-40℃
配电要求：三项五线制，电压 380V-220V，频率 50Hz
备注：
该方案为通用标准结构，即模具和切割尺寸按照标准。客户有特别尺寸要求需在合同签订前沟通确认。
该方案的设备安装需要参照供方指导，并确保机器周边有1米净空以便维护保养操作
二、平面口罩构造和尺寸：
宽度
(mm) 克重
(克/m2) 切割尺寸
(mm) 耗重
(克)
无纺布深色(外层) 200 25 175 0.875 通用为蓝色
白色熔喷无纺布(过滤层) 180 22.5 175 0.70875 客户自选
无纺布浅色或白色(内层) 210 25 175 0.91875 克重可自选
耳带 150 * 2=300 2条松紧带
鼻梁筋 自选(铝或铁线)
三、机器构造和简要说明；
四、机台尺寸：6500*3500*1850mm（长*宽*高）

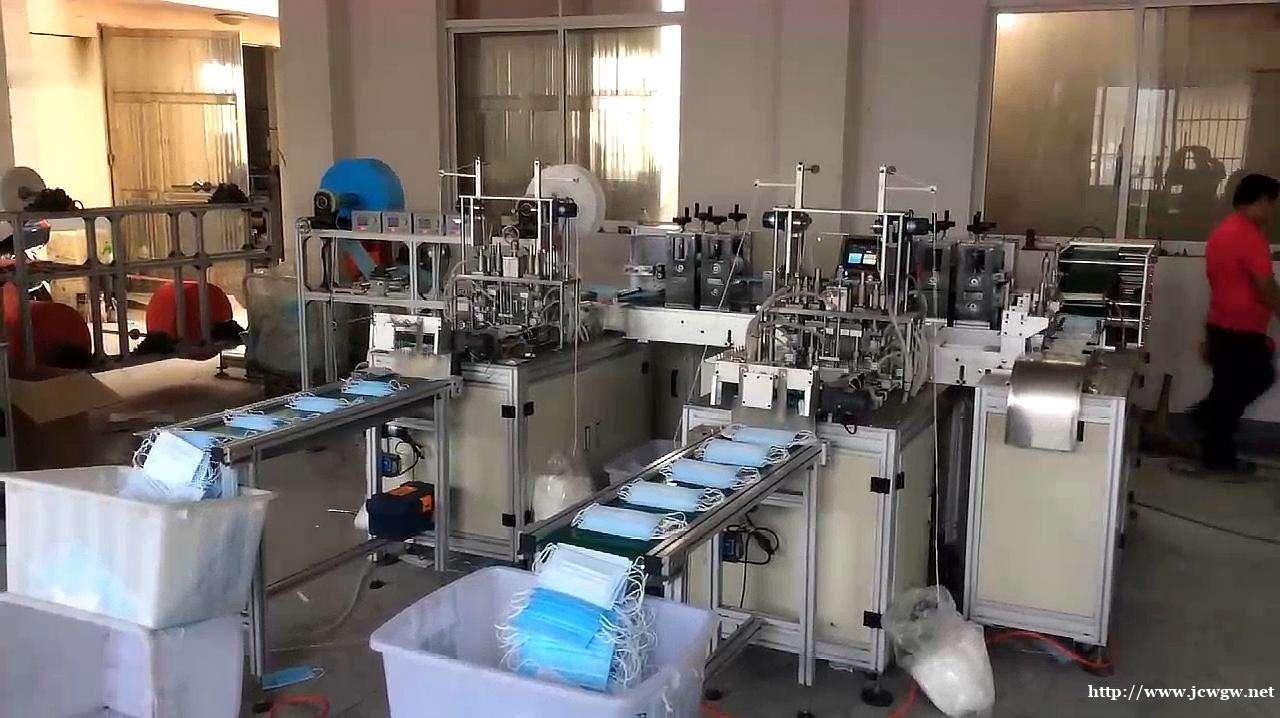

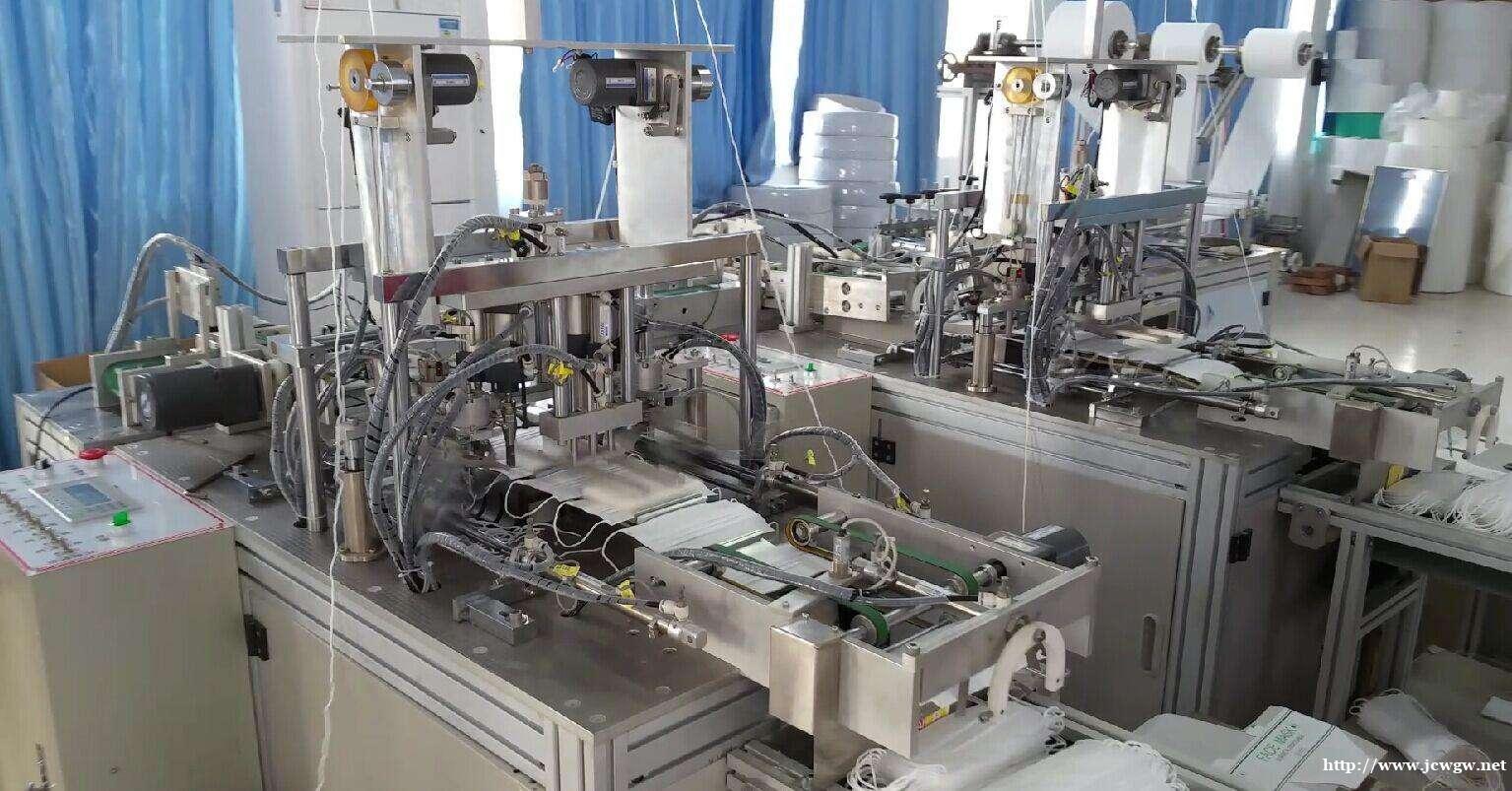

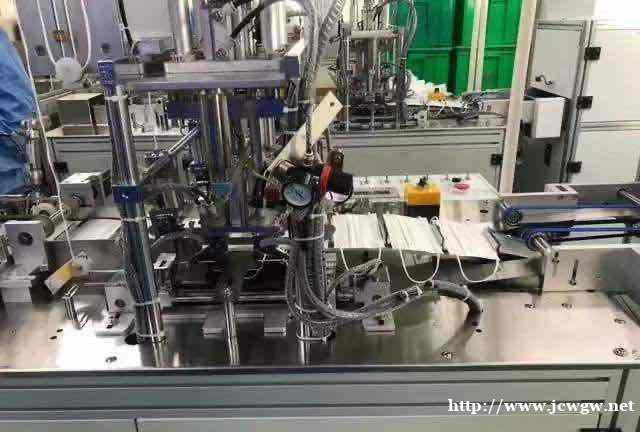

该机器是由一台口罩本体制造机与两台口罩耳带 熔接机相连接。适用平面口罩的全自动化生产，主要包含卷材上料、折叠合成、鼻梁筋上料、口罩成型、口罩切断、耳带上料及焊接、成品下料等工艺，完成从卷料原材料到口罩成品的全自动生产过程，整个机器只需要不到2个操作工人，高效省力。
五、设备主要构造：
简要说明及特点：
人工上料，全自动放料；
自动折叠、多层超声焊接；
自动裁切；

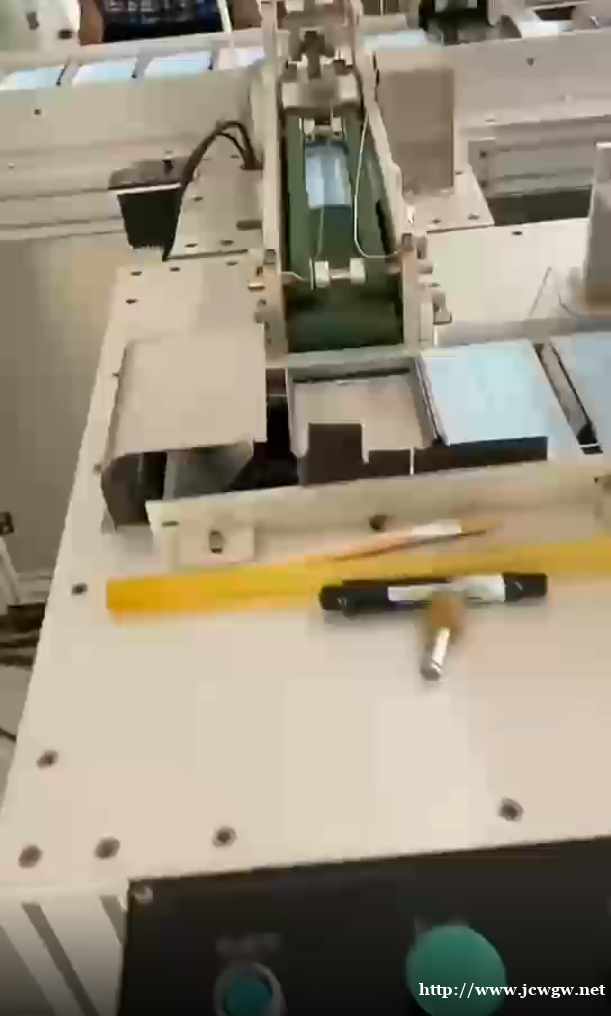

2. 送片中转机构机构
简要说明及特点：
自动翻转分料；
皮带自动输送
六、机器规格和安装要求：
1. 配置电源：
380V-220V±5%，50Hz,设备最大启动功率11KW。2. 压缩空气：
0.4MPa～0.6Pa,气压波动±1% (除水、无油、过滤、稳压后的清洁空气) ,压缩空气消耗量：300L/min。
3.设备规格：
1)设备重量：约1000Kg
2)外观颜色：铝合金加工件采用本色阳极氧化；所有不锈钢的外观部件，均采用亚光不锈钢材料；整机所有存在相对运动的部分不得有金属碰撞或摩擦，气缸可不禁铜，其他所有外漏件及接口部件禁铜；烤漆平滑光洁，标准色号为PANTONE，电箱国际标准暖灰色1C或客户提供色卡。
4.环境要求：
1)地线：保护接地。
2)地面要求：承载要求每平方都是＞500kg。
3)车间要求：无尘恒温车间。
七、设备主要元器件品牌及备品备件：
2. 导轨丝杆：台湾HIWIN，TBI
3. 电磁阀：亚德客
4. 伺服电机：三菱或汇川
5. 可编程控制器PLC: 三菱或信捷
6. 触摸屏：台湾威纶
7. 变频器：沃森、台达或三菱
8. 超声波： 20KHz （间歇发波/连续发波）
9. 所有光电感应器：OMRON或同等品牌
10. 所有钢件表面处理：主机架为铝合金，零件氧化处理
11. 机身：暖灰色1C (或按客户指定颜色喷涂)
12. 机械零件用材：钢板和铝板，铝型材等
13. 设备安全门罩：A3,T=1.5
